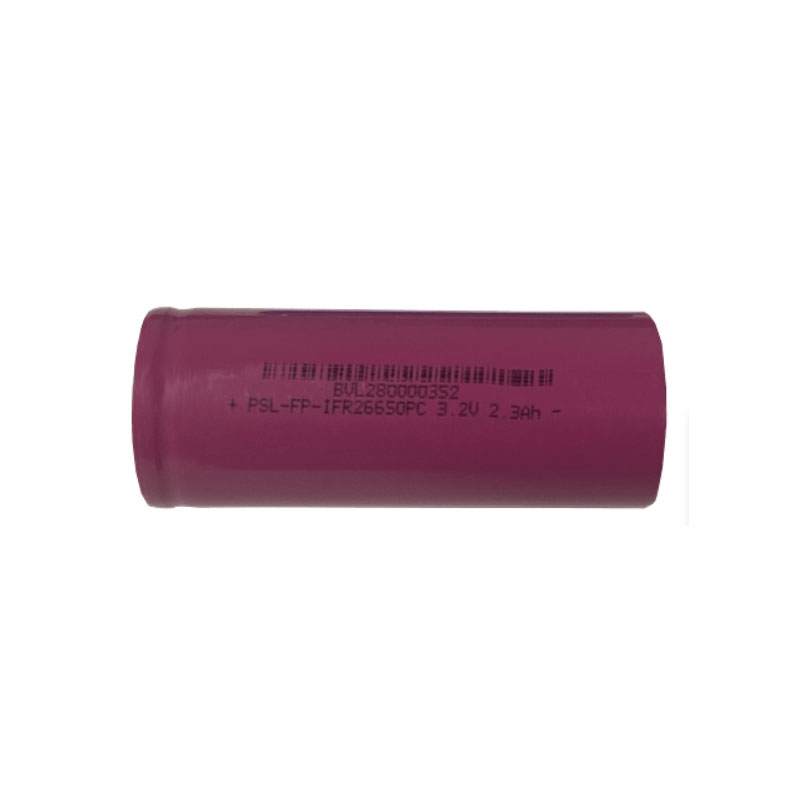

PSL-FP-IFR26650PC

 3.2V 2.3 AH  |  Litio Hierro Fosfato



CARACTERÍSTICAS DE LA CELDA

• Química de fosfato de hierro y litio (LiFePO4) supersegura que reduce el riesgo de explosión o combustión debido a altos impactos, sobrecarga o cortocircuitos.

• Construya diseños de baterías personalizados colocando dos o más celdas en paralelo y/o en serie.

• Carga rápida y baja tasa de autodescarga.

• Material de caja de acero duradero.

APROBACIONES

• Certificado UL 1642.

• Certificado UN 38.3 (Certificado de seguridad para transporte).

• ISO9001:2015 – Sistemas de gestión de calidad.

CELDA DE ENERGÍA

La PSL-FP-IFR26650PC es una celda de energía. Las celdas de energía están diseñadas para suministrar altas cargas de corriente durante un corto período de tiempo, lo que las hace ideales para su uso en aplicaciones de alta tasa y arranque.

ESPECIFICACIONES DE RENDIMIENTO

Característica	Especificación
Voltaje Nominal	3.2 V
Capacidad Nominal	2.3 AH
Energía Almacenada	8.4 Wh
Ciclo de Vida (@DOD 100%)	2000 Ciclos
Peso Aproximado	0.19 lbs (85g)
Resistencia Interna	≤15 mΩ
Corriente Máx. de Carga	4.6 A / 2C
Corriente Máx. de Descarga	69 A / 30C
Voltaje de Corte de Carga	3.65 V
Voltaje de Corte de Descarga Recomendado	2.5 V
Rango de Temperatura Operativa	Carga: 32°F (0°C) a 113°F (45°C); Descarga: -4°F (-20°C) a 140°F (60°C); Recomendado: 59°F (15°C) a 95°F (35°C)
Límite de Temperatura	La temperatura de la superficie de la celda no puede exceder los 80°C
Método de Carga Estándar	Carga de corriente constante de 1C a 3.65V, luego carga de voltaje constante hasta que la corriente de carga disminuya a 0.05C
Esperanza de Vida	5 años a un ciclo por día
Tolerancias Dimensionales	Altura: +/- 0.012 pulg. (+/- 0.3mm); Ancho: +/- 0.01 pulg. (+/- 0.2mm)
Tipo de Terminal	Botón

DIMENSIONES: L: 2.58″ (65.7mm), D: 0.99″ (26.2mm), BD: 0.59″ (15mm)

ESPECIFICACIONES DE ALMACENAMIENTO

• Retención:* 1 Mes (90%), 3 Meses (85%), 6 Meses (80%)

• Recuperación:* 1 Mes (95%), 3 Meses (90%), 6 Meses (85%)

  *Celda almacenada a 77°F (25°C) con 50% SOC usada para determinar retención y recuperación.

• La temperatura de almacenamiento a largo plazo debe ser de 14°F (-10°C) a 95°F (35°C) con 45-85% HR. Se recomienda almacenar las celdas a 25°C entre 3.3 y 3.4V para almacenamiento a largo plazo.

ESPECIFICACIONES DE CAPACIDAD

Artículo	Método de prueba y condición	Resultado
Capacidad Nominal 1C	Medida con descarga de 1C y corte de 2V tras carga estándar.	2300mAh
Capacidad Nominal 10C	Medida con descarga de 10C y corte de 2V tras carga estándar.	2250mAh
Capacidad Nominal 20C	Medida con descarga de 20C y corte de 2V tras carga estándar.	2200mAh
Capacidad Nominal 30C	Medida con descarga de 30C y corte de 1.5V tras carga estándar.	2100mAh
Ciclo de Vida	2000 veces (80% o más de capacidad inicial)	2000 veces
Impedancia Inicial	Resistencia interna medida a AC 1KHz al 50% de carga.	≤15 mΩ

ESPECIFICACIONES DE CARGA

• Corriente de Carga: Debe ser inferior a la máxima especificada. Cargar con mayor corriente puede dañar el rendimiento eléctrico, mecánico y de seguridad, y causar generación de calor o fugas de electrolito.

• Voltaje de Carga: Debe ser inferior al máximo especificado. Está estrictamente prohibido cargar por encima de 3.7V.

• Temperatura de Carga: La celda debe cargarse entre 32°F (0°C) y 113°F (45°C).

• Carga Inversa: Está prohibida. La polaridad debe confirmarse antes del cableado.

ESPECIFICACIONES DE DESCARGA

• Corriente de Descarga: Debe ser inferior a la máxima especificada. Descargar con mayor corriente puede reducir la capacidad y causar sobrecalentamiento.

• Temperatura de Descarga: La celda debe operarse entre -4°F (-20°C) y 140°F (60°C).

• Sobre-descarga: Para prevenirla, cargue periódicamente. Si la celda baja de 2V, se requiere precaución con una precarga de corriente baja (0.01C) durante 15-30 minutos antes de la carga rápida.

REQUISITOS DE PROTECCIÓN/MONITOREO DE LA BATERÍA

Las celdas deben conectarse a un Módulo de Circuito de Protección (PCM) o Sistema de Gestión de Batería (BMS) con funciones para prevenir sobrecarga, sobre-descarga y sobrecorriente.

• Sobrecarga: El PCM/BMS debe detener la carga si la celda alcanza 3.7V.

• Sobre-descarga: El PCM/BMS debe detener la descarga cuando la celda alcanza 2V.

ADVERTENCIAS

• Cortocircuito: Use suficiente aislamiento para evitar cortocircuitos.

• Desensamblaje: Nunca desarme la celda; puede causar cortocircuitos, emisión de gases o incendios.

• Daños: No perfore la celda. Si el electrolito entra en contacto con la piel u ojos, enjuague con agua fresca y busque atención médica.

• Advertencia: No arroje la celda al fuego (peligro de explosión). No sumerja en líquidos. No use celdas dañadas.

• Reemplazo: Contacte a Power Sonic para reemplazos; los usuarios finales no deben reemplazar las celdas.
